CG125 오토바이 정비 표준 토크 값. WH125-19
| 패스너 종류 | 토크 N-m | 패스너 종류 | 토크 N-m |
| 5mm 볼트 너트 | 5.2 | 5mm 나사 | 4.2 |
| 6mm 볼트 너트 (SH 플랜지 볼트 포함) | 10 | 6mm 나사 | 9 |
| 8mm 볼트 너트 | 22 | 6mm 플랜지 볼트 (NSHF포함) 너트 | 12 |
| 10mm 볼트 너트 | 34 | 8mm 플랜지 볼트 너트 | 27 |
| 12mm 볼트 너트 | 54 | 10mm 플랜지 볼트 너트 | 39 |
연표 펌프
| 프 로 젝 트 | 수량 | 나사직경 (mm) | 토크 N-m |
| 연료 펌프 고정 볼트 | 2 | 6 | 10 |

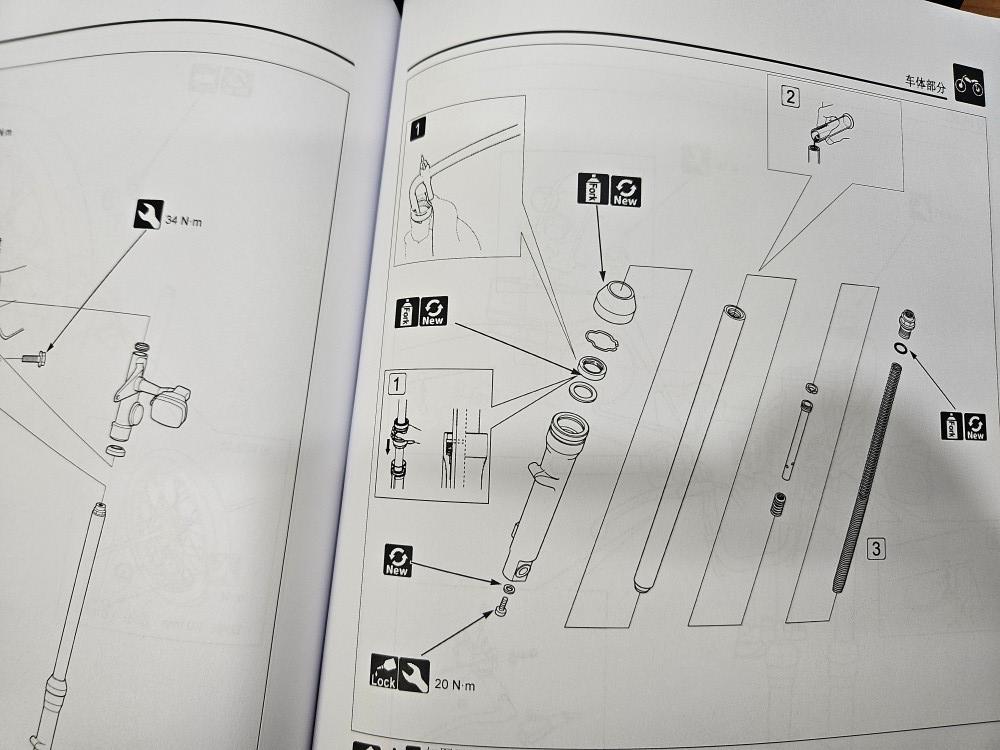

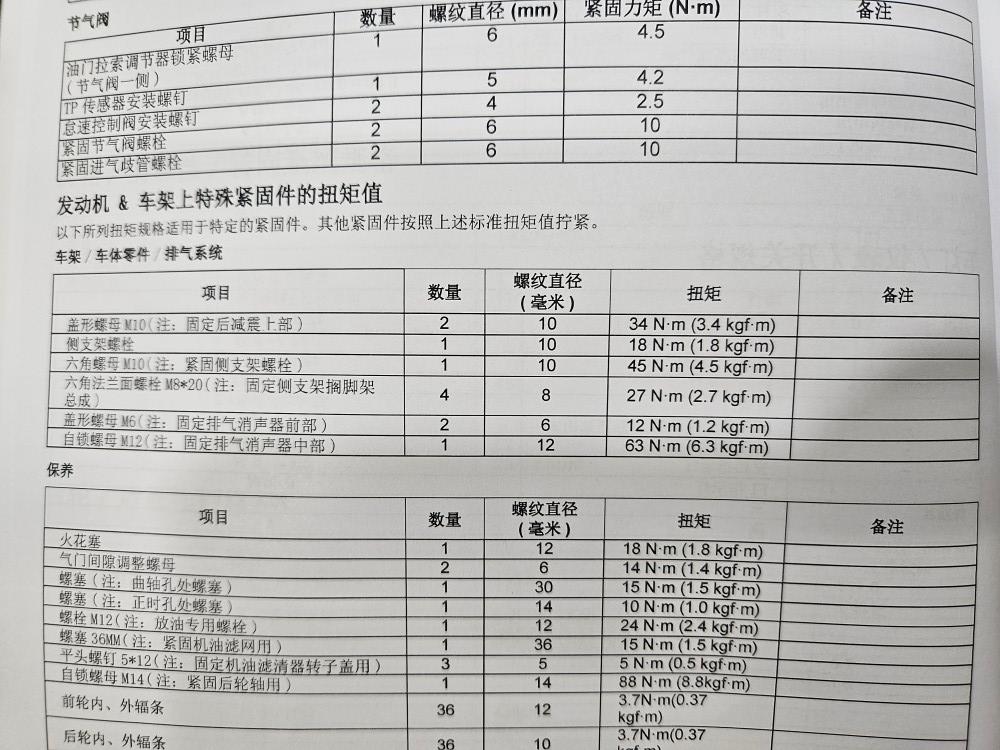

스로틀 밸브
| 프 로 젝 트 | 수량 | 나사 직경 (mm) | 토크 N-m |
| 스로틀 케이블 조절기 잠금 너트 (스로틀 밸브 측) | 1 | 6 | 4.5 |
| TP 센서 장착 나사 | 1 | 5 | 4.2 |
| 공회전 속도 제어 밸브 장착 나사 | 2 | 4 | 2.5 |
| 스로틀 밸브 볼트를 조이세요 | 2 | 6 | 10 |
| 흡기 매니폴드 볼트를 조입니다 | 2 | 6 | 10 |
엔진 및 프레임 특수 패스너에 대한 토크 값
아래 나열된 토크 사양은 특정 패스너에 적용됩니다. 다른 패스너는 위에 나열된 표준 토크 값으로 조이십시오.

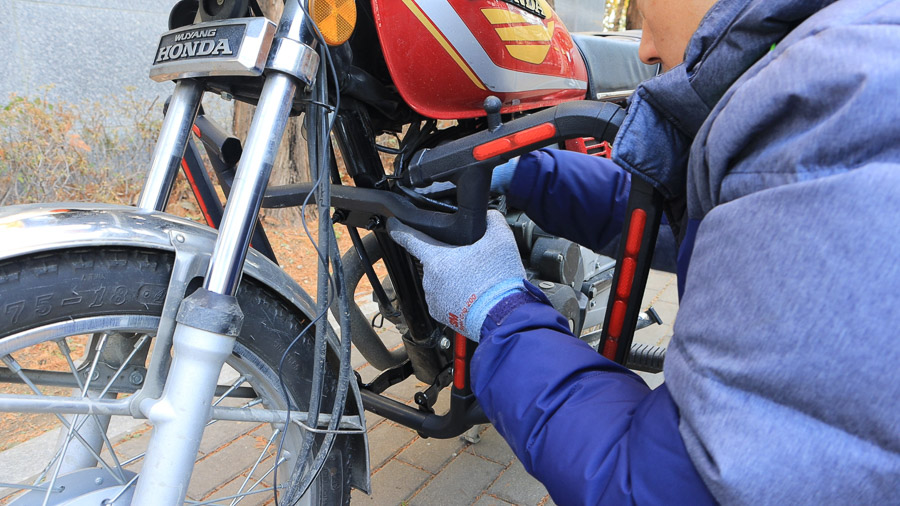

프레임 / 차제 부품 / 배기 시스템

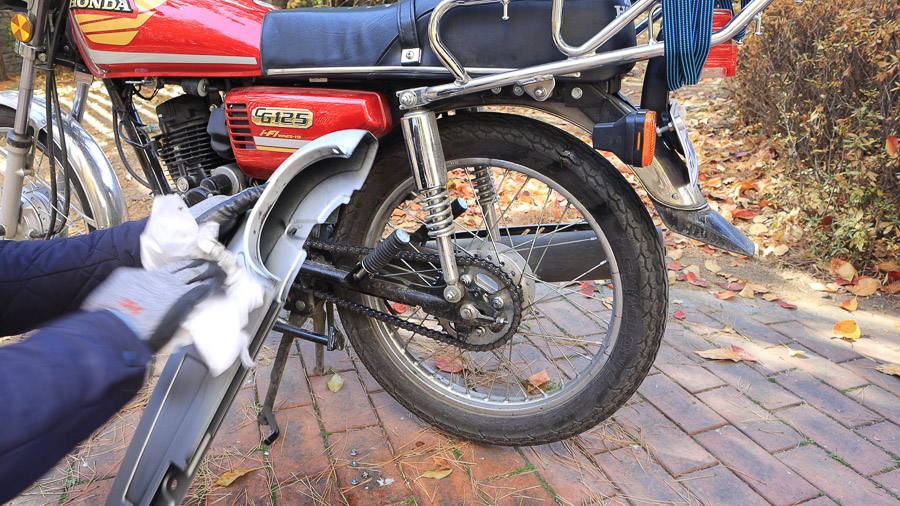

| 프 로 젝 트 | 수량 | 나사직경 (mm) | 토크 N-m |
| 캡너트 M10 (주의 : 리어 쇼크업소버 상부 고정 | 2 | 10 | 34 |
| 측면 브래킷 볼트 | 1 | 10 | 18 |
| 유각 너트 M10 (참고 : 측면 브래킷 볼트를 조이세요) | 1 | 10 | 45 |
| 육각 플랜지 볼트 M8 x 20 (참고 : 사이드 브라켓 발판 어셈블러 고정) | 4 | 8 | 27 |
| 캡너트 M6 (참고 : 배기 머플러 앞부분을 고정합니다) | 2 | 6 | 12 |
| 셀프락킹 너트 M12 (주의 : 배기 머플러 중간 부분 고정) | 1 | 12 | 63 |
유지관리

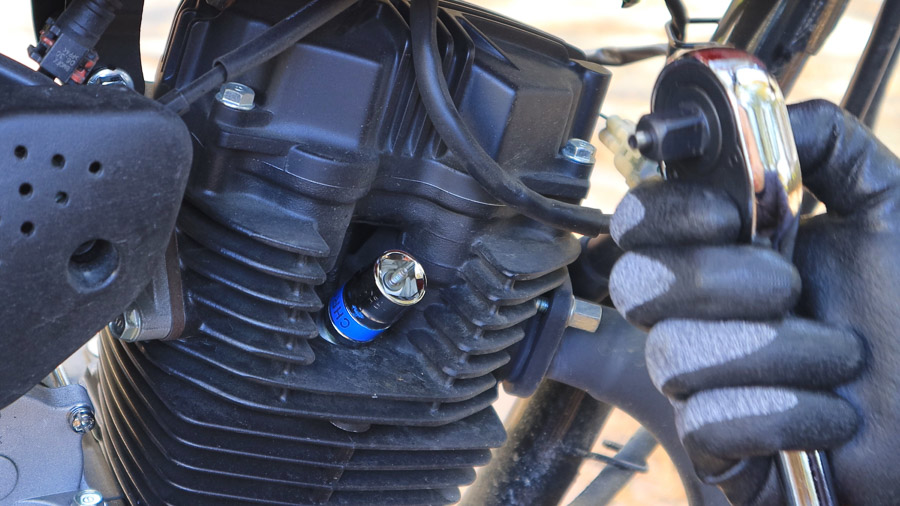

| 프 로 젝 트 | 수량 | 나사직경 (mm) | 토크 N-m |
| 점화 플러그 | 1 | 12 | 18 |
| 밸브 간극 조정 너트 | 2 | 6 | 14 |
| 나사 플러그 (참고 : 크랭크 샤프트 구멍에 나사 플러그가 있습니다) | 1 | 30 | 15 |
| 나사 플러그 (참고 : 타이어 구멍에 나사 플러그가 있습니다) | 1 | 14 | 10 |
| 볼트 M12 (참고 : 오일 배출용 특수 볼트) | 1 | 12 | 24 |
| 나사 플러그 36mm (참고 : 오일 필터 고정에 사용) | 1 | 36 | 15 |
| 평두나사 5 x 12 (참고 : 오일필터 로커 커버 고정에 사용) | 3 | 5 | 5 |
| 셀프락킹 너트 M14 (참고 : 후륜 축 고정에 사용) | 1 | 14 | 88 |
| 앞바퀴 안쪽 및 바깥쪽 스포크 | 36 | 12 | 3.7 |
| 후륜 내부 및 외부 스포크 | 36 | 10 | 3.7 |
윤할 시스템
| 프 로 젝 트 | 수량 | 나사직경 (mm) | 토크 N-m |
| 육각볼트 M5 x 20 (참고 : 오일 펌프 커버 고정용) | 2 | 5 | 4 |
| 평두나사 4 x 12 (참고 : 펌프 커버 고정에 사용) | 2 | 4 | 2 |
| 평두나사 6 x 30 (참고 : 오일 펌프 어셈블러 고정에 사용) | 2 | 6 | 10 |
연료 시스템
| 프 로 젝 트 | 수량 | 나사직경 (mm) | 토크 N-m |
| 육각 플랜지 볼트 M6 x 12 (참고 : 배터리 브라켓 고정에 사용) | 3 | 6 | 1.8 |
엔진 제거 / 설치
| 프 로 젝 트 | 수량 | 나사직경 (mm) | 토크 N-m |
| 엔진 전면 브라켓에 너트 4개 | 4 | 8 | 27 |
| 엔진 상부를 고정하는 너트 | 1 | 8 | 27 |
| 엔진 후면을 고정하는 2개의 너트 | 2 | 10 | 54 |
| 육각 플랜지 볼트 M8 x 25 (참고 : 스타터 로드 어셈블러 고정에 사용) | 1 | 8 | 27 |
| 육각 플랜지 볼트 M6 x 20 (변속 페달 어셈블리 고정용) | 1 | 6 | 12 |
실린더 헤드 / 밸브
| 프 로 젝 트 | 수량 | 나사직경 (mm) | 토크 N-m |
| 실린더 헤드 너트 (참고 : 실린더 헤드 어셈블리 고정하는데 사용됨) | 4 | 8 | 32 |
| 볼트 8 x 79 (참고 : 실린더 헤드 어셈블리를 고정하는데 사용됨) | 1 | 8 | 20 |
| 산소 센서 | 1 | 12 | 25 |
| 오일 온도 센서 | 1 | 10 | 14.5 |
클러치 / 변속 메커니즘
| 프 로 젝 트 | 수량 | 나사직경 (mm) | 토크 N-m |
| 볼트 M6 x 22 (참고 : 클러치 스프링 플레이트 고정에 사용) | 4 | 6 | 12 |
| 잠금 너트 M16 (참고 : 오일필터 로터 어셈블리를 고정하는데 사용) | 1 | 16 | 54 |
| 평두나사 5 x 12 (참고 : 오일필터 로터 커버 고정에 사용) | 3 | 5 | 5 |
| 드림 피벗 중지 | 1 | 6 | 12 |
| 육각 플랜지 볼트 M6 x 20 (변속 페달 어셈블러 고정용) | 1 | 6 | 12 |
| 육각 플랜지 볼트 M8 x 25 (참고 : 스타터 로드 어셈블러 고정에 사용) | 1 | 8 | 27 |
| 육각 플랜지 볼트 M8 x 20 (참고 : 발판 고정) | 4 | 8 | 27 |
고정자 어셈블리 / 플라이 휠
| 프 로 젝 트 | 수 량 | 나사직경 (mm) | 토크 N-m |
| 육각 소켓 볼트 M5 x 14 (참고 : 펄스 발생기 조임용) | 2 | 5 | 5 |
| 접시머리 나사 8 x 18 (참고 : 이 기능은 플라이휠과 시동 클러치를 연결하는 것. 재킷 어셈블리는 함께 고정됩니다) | 3 | 8 | 33 |
| 로터 장착 볼트 (참고 : 플라이휠을 고정하는데 사용됨) | 1 | 10 | 74 |
크랭크 케이스 / 크랭크 샤프트 / 변속기 / 리코일 스타터 샤프트
| 프 로 젝 트 | 수 량 | 나사직경 (mm) | 토크 N-m |
| 육각 플랜지 볼트 M6 x 25 (참고 : 푸시 프레임 고정에 사용) | 1 | 6 | 13 |
앞바퀴 / 앞브레이크 / 앞서스펜션 / 스티어링 시스템
| 프 로 젝 트 | 수 량 | 나사직경 (mm) | 토크 N-m |
| 육각 플랜지 볼트 M6 x 28 (참고 : 방향 핸들 고정에 사용) | 4 | 6 | 12 |
| 앞바퀴 안쪽 및 바깥쪽 스포크 | 36 | 12 | 3.7 |
| 셀프락킹 너트 M12 (참고 : 앞바퀴 축을 고정하는데 사용) | 1 | 12 | 57 |
| 육각 플랜지 너트 M6 (참고 : 앞 브레이크 로커 암을 고정하는데 사용됨) | 1 | 6 | 10 |
| 육각 소켓 너트 M8 (참고 : 전면 충격 흡수 장치 어셈블리를 밀봉하는데 사용됨) | 2 | 8 | 20 |
| 나사 플러그 (참고 : 전면 충격 흡수 장치 어셈블리를 밀봉하는데 사용됨) | 2 | 26 | 22 |
| 프런트 쇼크 업쇼버 볼트 (참고 : 프런트 쇼크 업쇼버 어셈블리를 조이는데 사용됨) | 2 | 8 | 47 |
| 육각 플랜지 볼트 M8 x 32 (참고 : 전면 충격 흡수 장치 어셈블리를 고정하는데 사용됨) | 2 | 10 | 34 |
| 컬럼 상단 너트 어셈블리 (참고 : 스티어링 컬럼 베어링 어셈블리가 제자리에 설치되었는지 확인하세요) | 1 | 22 | 25 |
| 컬럼 상단 너트 어셈블리 (참고 : 하단 연결핀 어셈블리를 고정하는데 사용됨) | 1 | 22 | 3 |
| 스티어링 컬럼 너트 (참고 : 스티어링 시스템을 고정하는데 사용됨) | 1 | 22 | 74 |

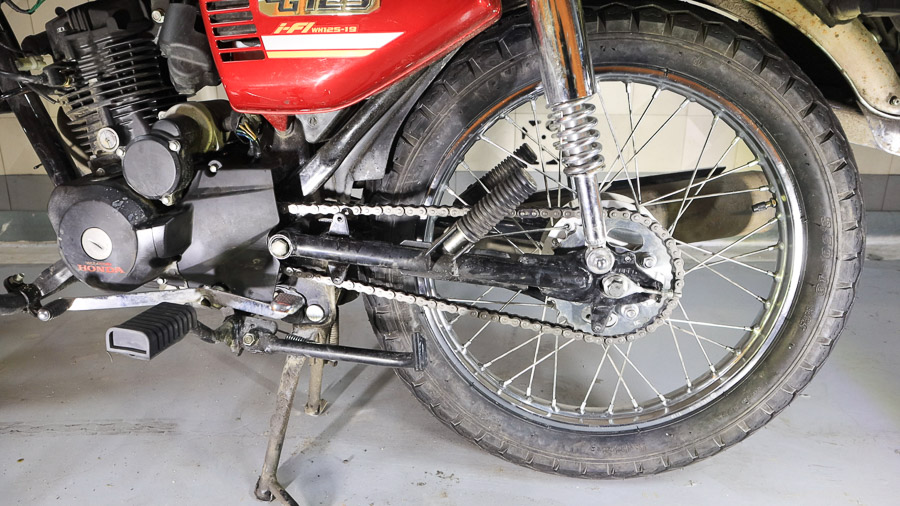

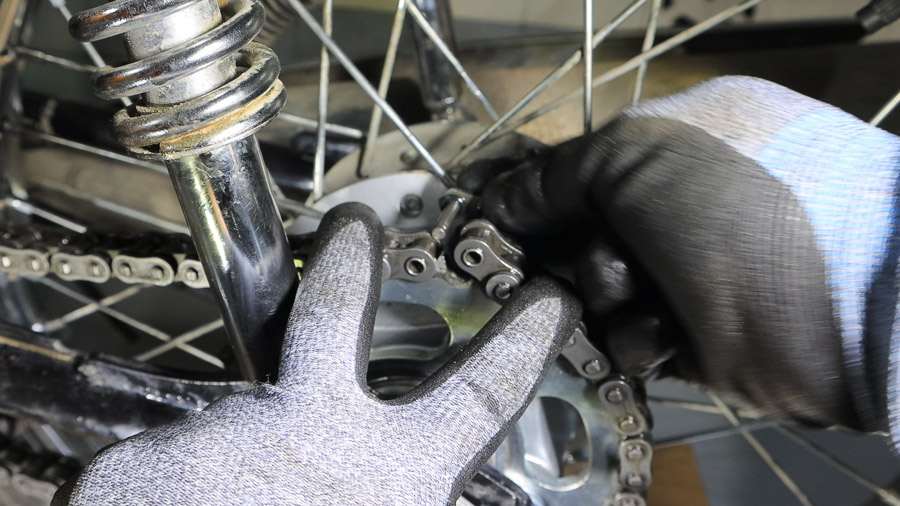

후륜 / 후방 브레이크 / 후방 서스펜션
| 프 로 젝 트 | 수 량 | 나사직경 (mm) | 토크 N-m |
| 후륜 내부 외부 스포크 | 36 | 12 | 3.7 |
| 스프로킷 고정 너트 M10 (참고 : 스프로킷 (38개 이빨) 고정에 사용) | 4 | 10 | 64 |
| 육각 너트 M8 (참고 : 리어 브레이크 암 볼트를 조이는데 사용) | 1 | 8 | 22 |
| 육각 플랜지 너트 M6 (참고 : 리어 브레이크 로커 암을 고정하는데 사용) | 1 | 6 | 10 |
| 캡 너트 M10 (참고 : 리어 쇼크 업소버 어셈블리를 조이는데 사용함) | 4 | 10 | 34 |
| 육각 너트 M8 (참고 : 리어 브레이크 암 볼트를 조이는데 사용) | 1 | 8 | 22 |
| 캡 너트 M10 (참고 : 리어 쇼크 업소버 어셈블리의 하단 부분을 고정하는데 사용함) | 2 | 10 | 34 |
728x90
반응형
'Honda CG125' 카테고리의 다른 글
| CG125 정비메뉴얼 책 (0) | 2025.06.26 |
|---|---|

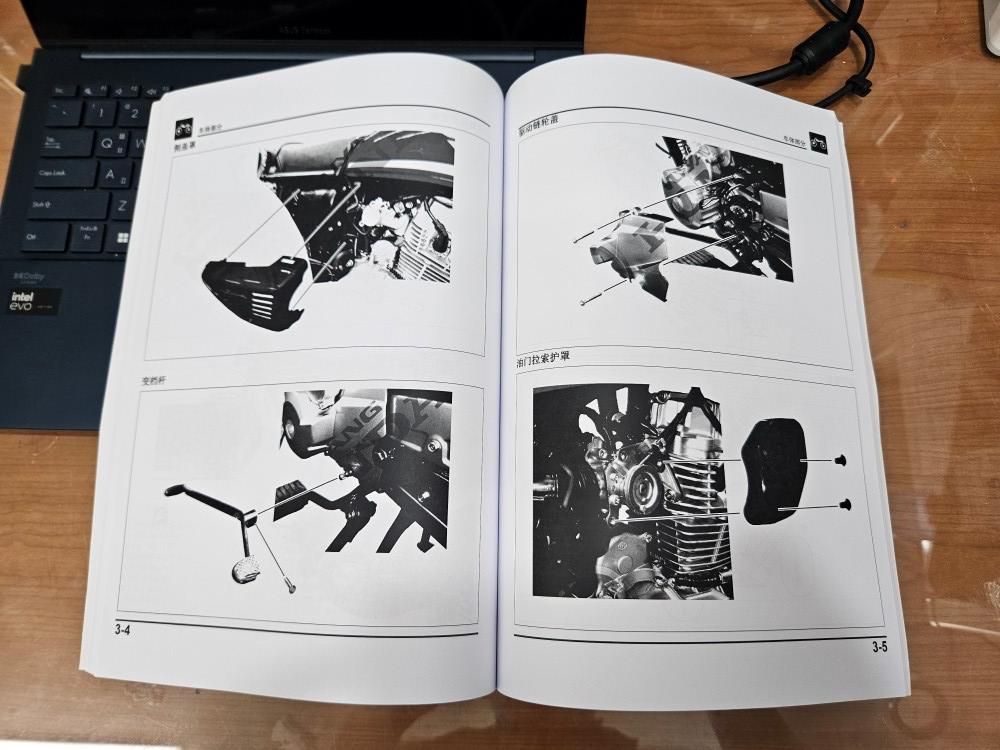

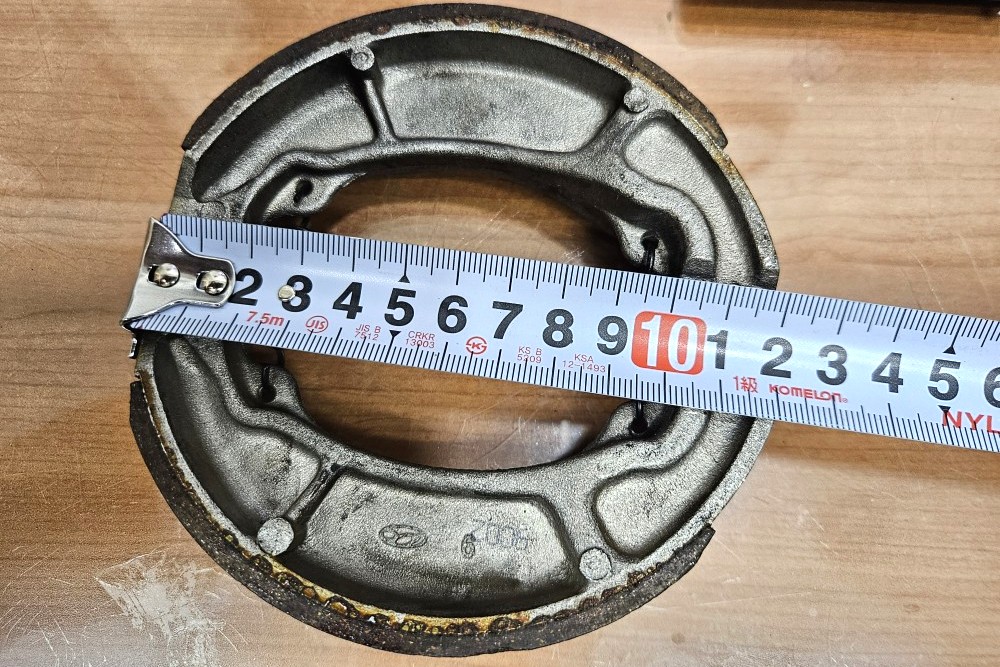

| 우양혼다 CG125 인젝션 오토바이 드럼브레이크 사이즈 (0) | 2025.06.02 |
